標準LM線性軸承系列





LINT線性軸承

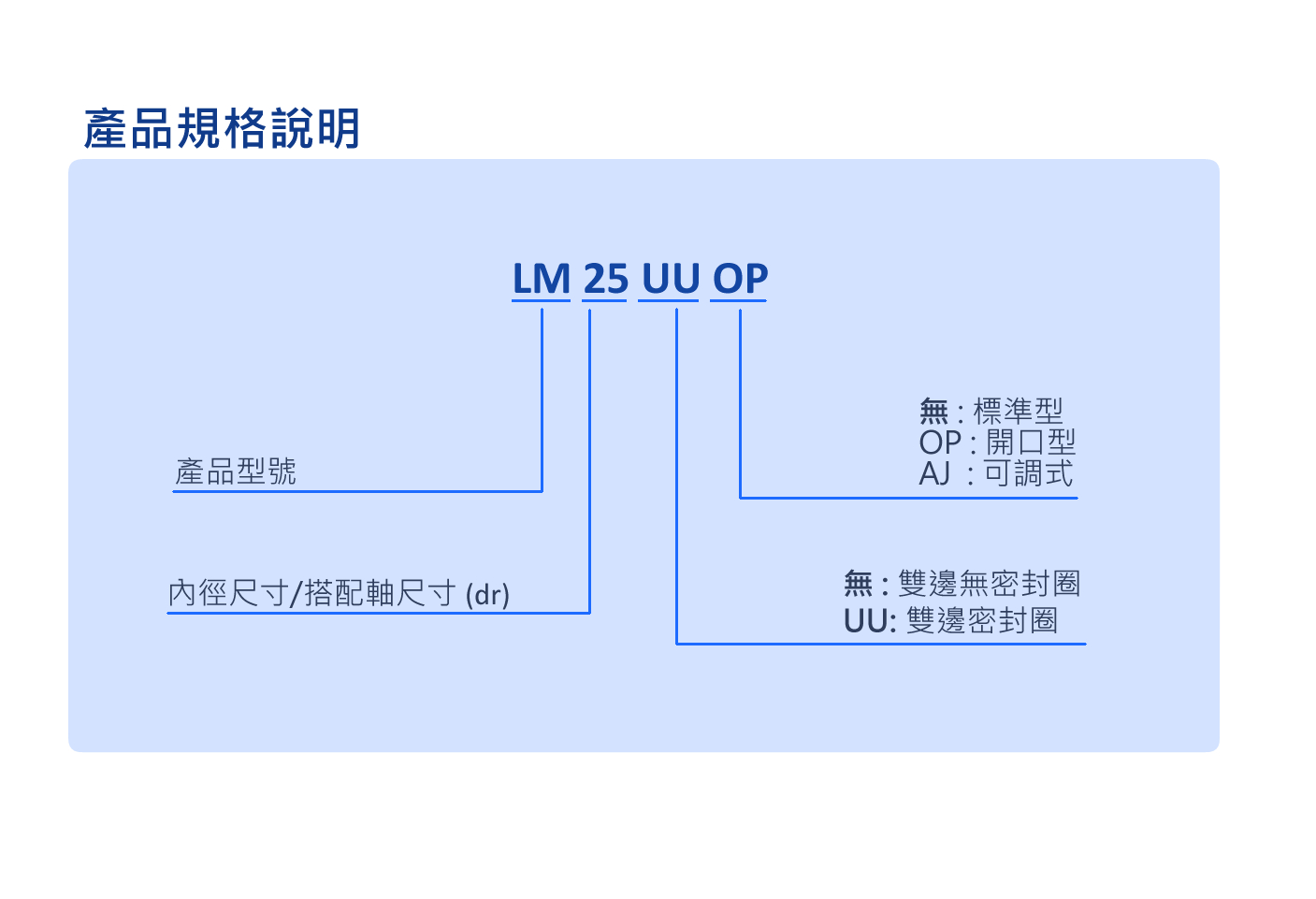

亞洲標準規格: LM-4UU、LM-5UU、LM-6UU、LM-8UU、LM-10UU、LM-12UU、LM-13UU、LM-16UU、LM-20UU、LM-25UU、LM-30UU、LM-35UU、LM-40UU、LM-50UU、LM-60UU

亞洲開口規格: LM-4UU-OP、LM-5UU-OP、LM-6UU-OP、LM-8UU-OP、LM-10UU-OP、LM-12UU-OP、LM-13UU-OP、LM-16UU-OP、LM-20UU-OP、LM-25UU-OP、LM-30UU-OP、LM-35UU-OP、LM-40UU-OP、LM-50UU-OP、LM-60UU-OP

歐洲標準規格:LME-4UU-OP、、LME-5UU-OP、LME-6UU-OP、LME-8UU-OP、LME-10UU-OP、LME-12UU-OP、LME-13UU-OP、LME-16UU-OP、LME-20UU-OP、LME-25UU-OP、LME-30UU-OP、LME-35UU-OP、LME-40UU-OP、LME-50UU-OP、LME-60UU-OP

LINT 線性軸承 — 精密直線運動解決方案

LINT 線性軸承是實現高精度、低摩擦直線運動的關鍵零件，搭配精密軸心使用，可有效提升運動順暢度與系統穩定性，廣泛應用於各類自動化設備、工業機械、健身器材、醫療輔具、半導體設備、手動裝置、木工機及 3D 印表機等領域。

特別適用於自動化系統中的線性滑動需求，LINT 線性軸承具備高耐用性、安裝簡便、運作安靜等特點，是打造高效 自動化線性運動系統 的理想選擇。

另提供多種特殊型式，包括法蘭型、凸緣型、加長型、短型等，滿足各式機構設計的不同需求，詳情請參閱【產品分類】頁面。

自動化用線性滑動完整解決方案
LINT 同步提供搭配使用的軸承殼、軸承座、軸心導桿、軸心支持座等全系列產品，協助您快速建構可靠的直線滑動系統。歡迎造訪【產品分類】頁面，了解更多應用資訊。


單位:(mm)
LM系列 基本定格荷重 內徑
標準型 開口型 調整型 動
C (N)		 靜
C0 (N)		 dr
(mm)		 公差
(µm)
型號 鋼珠列數 型號 鋼珠列數 型號 鋼珠列數
LM6UU 4 - - LM6UUAJ 4 200 260 6  0
-9
LM8SUU 4 - - LM8SUUAJ 4 170 220 8
LM8UU 4 - - LM8UUAJ 4 260 400 8
LM10UU 4 - - LM10UUAJ 4 370 540 10
LM12UU 4 LM12UUOP 3 LM12UUAJ 4 410 590 12
LM13UU 4 LM13UUOP 3 LM13UUAJ 4 500 770 13
LM16UU 5 LM16UUOP 4 LM16UUAJ 5 770 1170 16
LM20UU 5 LM20UUOP 4 LM20UUAJ 5 860 1370 20

   0
-10
LM25UU 6 LM25UUOP 5 LM25UUAJ 6 980 1560 25
LM30UU 6 LM30UUOP 5 LM30UUAJ 6 1560 2740 30
LM35UU 6 LM35UUOP 5 LM35UUAJ 6 1660 3130 35    0
-12
LM40UU 6 LM40UUOP 5 LM40UUAJ 6 2150 4010 40
LM50UU 6 LM50UUOP 5 LM50UUAJ 6 3820 7930 50
LM60UU 6 LM60UUOP 5 LM60UUAJ 6 4700 9990 60    0
-15


單位:(mm)
尺寸規格 重量
(gf )		 徑向間隙
(µm)		 型號
外徑
D		 長度
L		 B W D 1 h h 1 θ
(°)
  公差   公差   公差
(mm) (µm) (mm) (µm) (mm) (µm)
12    0
-11		 19     0
-0.2		 13.5     0
-0.2		 1.1 11.5 1 - - 8 -5 LM6UU
15 17 11.5 1.1 14.3 1 - - 11 -5 LM8SUU
15 24 17.5 1.1

14.3

 1 - - 16 -5 LM8UU
19    0
-13		 29 22 1.3 18 1 - - 30 -5 LM10UU
21 30 23 1.3 20 1.5 8 80° 31.5 -5 LM12UU
23 32 23 1.3 22 1.5 9 80° 43 -7 LM13UU
28 37 26.5 1.6 27 1.5 11 80° 69 -7 LM16UU
32    0
-16		 42 30.5 1.6 30.5 1.5 11 60° 87 -9 LM20UU
40 59     0
-0.3		 41     0
-0.3		 1.85 38 2 12 50° 220 -9 LM25UU
45 64 44.5 1.85 43 2.5 15 50° 250 -9 LM30UU
52    0
-19		 70 49.5 2.1 49 2.5 17 50° 390 -13 LM35UU
60 80 60.5 2.1 57 3 20 50° 585 -13 LM40UU
80 100 74 2.6 76.5 3 25 50° 1580 -13 LM50UU
90    0
-22		 110 85 3.15 86.5 3 30 50° 2000 -16 LM60UU

其他歐美地區常用規格，請洽本公司
1N ≒ 0.102kgf
