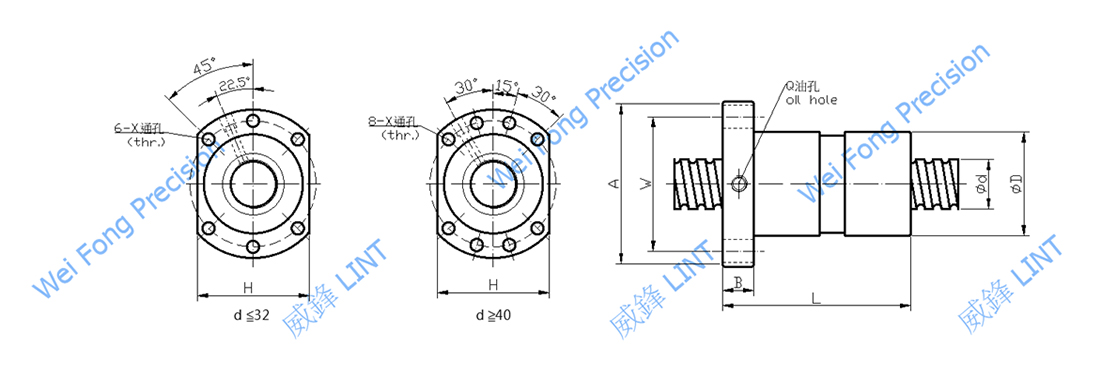

DFU雙螺帽法蘭型滾珠螺桿(Din69051國際標準 Form B)

單位:(mm)
   l:導程     Da:珠徑     Ca:動額定負荷 (Kgf)    Coa:靜額定負荷 (Kgf)
型 號 規格尺寸
d l Da D A B L W X H Q Ca Coa
DFU 1604-4 16 4 2.381 28 48 10 80 38 5.5 40 M6 629 1270
DFU 1605-3 5 3.175 28 48 10 100 38 5.5 40 M6 780 1790
DFU 2005-4 20 5 3.175 36 58 10 101 47 6.6 44 M6 1130 2380
DFU 2505-4 25 5 3.175 40 62 10 101 51 6.6 48 M6 1280 3110
DFU 2510-4 10 4.762 40 62 12 145 51 6.6 48 M6 1944 3877
DFU 3205-4 32 5 3.175 50 80 12 102 65 9 62 M6 1450 4150
DFU 3210-4 10 6.35 50 80 12 162 65 9 62 M6 3390 7170
DFU 4005-4 40 5 3.175 63 93 14 105 78 9 70 M8 1610 5330
DFU 4010-4 10 6.35 63 93 14 165 78 9 70 M8 3910 9520
DFU 5010-4 50 10 6.35 75 110 16 171 93 11 85 M8 4450 12500
DFU 6310-4 63 10 6.35 90 125 18 182 108 11 95 M8 5070 16600
DFU 8010-4 80 10 6.35 105 145 20 182 125 13.5 110 M8 5620 21300

備註：有標註 ★ 記號者，可製作研磨級螺桿
