SGM-C

  • Material: Aluminiumlegierung
  • Puffermaterial: SUS-Scheibe
  • Oberflächenbehandlung: Standardweiß eloxiert
  • Eigenschaften:
    1. Hohes Drehmoment
    2. Hohe Durchbiegung
    3. Geringe Trägheit
    4. Spielfrei
    5. Geeignet für Arbeitsmaschinen
    Servomotor und hochpräziser
    Übertragungsmechanismus
    6. Fester Modus: Klemmtyp
  • Produktnr.:
    SGM-50C-Ø20xØ25 = Typ-Innendurchmesser

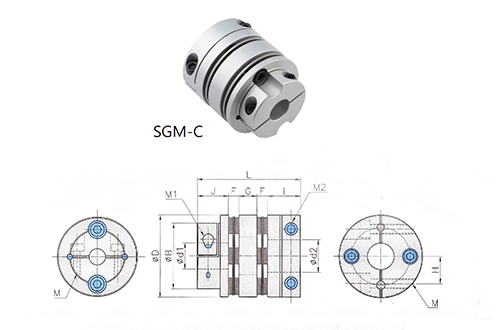

Abmessungen
Einheit: mm
Katalognummer D I-J B L F G M1 M2 d1*d2
(H7)		 Masse**
(g)
Mindest Max
SGM-40C 40 15 28 48 4.5 9 1-M4 2-M4 8 16 125
SGM-45C 45 15 33 48 4.5 9 1-M4 2-M4 8 18 132
SGM-50C 50 20 40 63 6 11 2-M5 2-M5 10 20 250
SGM-57C 57 20 42 63 6 11 2-M5 2-M5 12 25 270
SGM-65C 65 24 50 76 7 14 2-M6 2-M6 12 28 550

Spezifikationen
Einheit: mm
Katalognummer Nenndrehmoment
(Nm)		 Max. Drehmoment
(Nm)		 Max. Rotationsfrequenz
(U/min)		 Trägheitsmoment
(Kg.m²)		 Fehler der Exzentrizität
(mm)		 Winkelfehler
(°)		 Fehler der Welle
Endspiel
(mm)
SGM-40C 6 12 10000 20.5x10-6 0.2 ±0.6 1.5
SGM-45C 9 18 10000 35.1x10-6 0.2 ±0.6 1.5
SGM-50C 17 34 10000 73.3x10-6 0.2 ±0.8 1.5
SGM-57C 25 50 10000 112.3x10-6 0.25 ±0.8 1.5
SGM-65C 55 110 10000 286.1x10-6 0.3 ±0.9 1.5
