SAP-C

  • Material: S45C Stahl
  • Puffermaterial: SUS-Scheibe
  • Oberflächenbehandlung: Schwarz gefärbt
  • Eigenschaften:
    1. Hohes Drehmoment, hohe Steifigkeit
    2. Geringe Trägheit, kein Spiel
    3. Anwendbar auf große und mittlere Servomotoren
    4. Fester Modus: Fest durch Freiknopf-Kompressionsring
  • Produktnr.:
    SAP-82C-Ø20xØ25 = Typ-Innendurchmesser

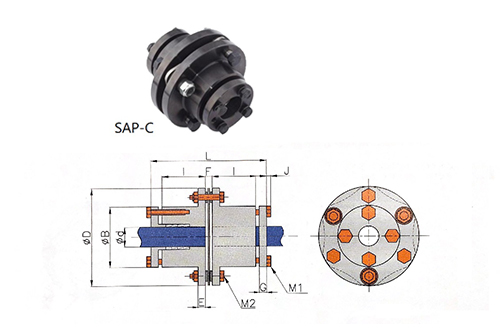

Abmessungen
Einheit: mm
Katalognummer D B d L I F G J M1 M2
Mindest Max
SAP-68C 68 40 10 18 76 25 6 7 5 M6x4 M6
SAP-82C 82 54 14 30 76.3 25 6.3 7 5 M6x4 M6
SAP-94C 94 58 14 35 89.4 30 9.4 7 5 M6x4 M8
SAP-104C 104 68 20 42 98 35 10 8 5 M6x4 M8
SAP-126C 126 78 25 50 117 40 11 10 7 M8x4 M10
SAP-144C 144 88 30 55 128 45 12 10 7 M8x4 M10
SAP-168C 168 104 35 65 200 75 14 15 7 M8x6 M10
SAP-180C 180 120 35 75 212 80 16 15 7 M8x6 M10
SAP-215C 215 128 40 85 242 90 20 18 8 M10x6 M16

Spezifikationen
Unit: mm
Katalognummer Nenndrehmoment
(Nm)		 Max. Drehmoment
(Nm)		 Max. Rotationsfrequenz
(U/min)		 Trägheitsmoment
(Kg.m²)		 Fehler der Exzentrizität
(mm)		 Winkelfehler
(°)
SAP-68C 39 78 20000 3.0 ±0.8 1
SAP-82C 78 156 17000 8.7 ±1.0 1
SAP-94C 176 352 15000 16 ±1.2 1
SAP-104C 245 490 13000 26 ±1.4 1
SAP-126C 440 880 11000 65 ±1.6 1
SAP-144C 780 1560 9000 99 ±1.8 1
SAP-168C 1170 2340 5100 238 ±1.0 1
SAP-180C 1960 3920 4800 365 ±1.0 1
SAP-215C 4900 9800 4300 830 ±1.0 1
