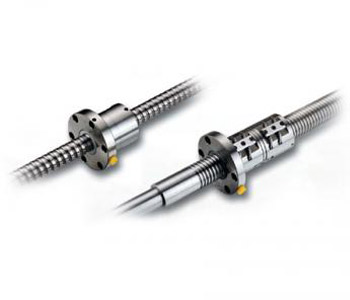

Kugelgewindetrieb mit Flansch-Einzelmutter- SFI



Einheit: mm
l: Lead   Da: Ball Dia.   Ca: Grundlegende dynamische Nennlast (kgf)   Coa: Grundlegende statische Nennlast (kgf)

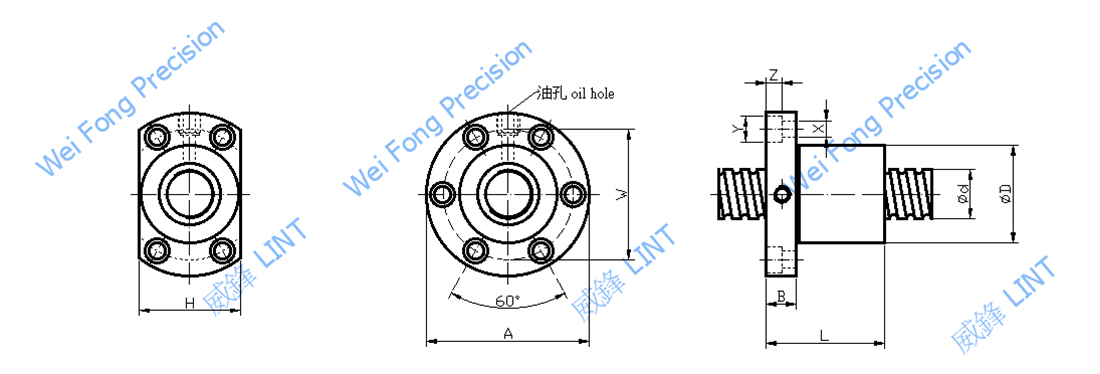

Modelltyp Maße
d l Da D A B L W H X Y Z Q Ca Coa
SFI 1604-4 16 4 2.381 30 49 10 45 39 34 4.5 8 4.5 M6 640 1340
SFI 1605-4 5 3.175 30 49 10 50 39 34 4.5 8 4.5 M6 780 1790
SFI 1610-3(B) 10 3.175 34 58 10 57 45 34 5.5 9.5 5.5 M6 833 1249
SFI 1610-3(A) 10 3.175 34 58 12 57 45 34 5.5 9.5 5.5 M6 833 1249
SFI 2005-4 20 5 3.175 34 57 11 51 45 40 5.5 9.5 5.5 M6 1130 2380
SFI 2505-4 25 5 3.175 40 63 11 51 51 46 5.5 9.5 5.5 M8 1280 3110
SFI 2510-3 10 4.762 46 72 10 65 58 52 7 11 5 M6 1430 2914
SFI 2510-4 10 4.762 46 72 12 85 58 52 6.5 11 6.5 M6 1430 2914
SFI 3205-4 32 5 3.175 46 72 12 52 58 52 6.5 11 6.5 M8 1450 4150
SFI 3205-6 5 3.175 46 72 12 67 58 52 6.5 11 6.5 M8 1450 4150
SFI 3210-4 10 6.35 54 88 15 90 70 62 9 14 8.5 M8 3390 7170
SFI 4005-4 40 5 3.175 56 90 15 55 72 64 9 14 8.5 M8 1610 5330
SFI 4010-4 10 6.35 62 104 18 93 82 70 11 17.5 11 M8 3910 9520
SFI 5010-4 50 10 6.35 72 114 18 93 92 82 11 17.5 11 M8 4450 12500
SFI 6310-4 63 10 6.35 85 131 22 98 107 95 14 20 13 M8 5070 16600
SFI 8010-4 80 10 6.35 105 150 22 98 127 115 14 20 13 M8 5620 21300

Mit der Markierung ★ können auch Kugelumlaufspindeln auf Präzisionsniveau hergestellt werden
